Werkstoffe: Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr... mehr

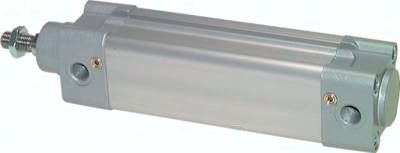

Produktinformationen "ISO 15552-Zylinder, Kolben 100mm, Hub 800mm"
Werkstoffe:
Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PUR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Optional:
FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*
Ausführung:
mit Magnetkolben und einstellbarer Endlagendämpfung
*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)
Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PUR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Optional:
FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*
Ausführung:
mit Magnetkolben und einstellbarer Endlagendämpfung
*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)
Technische Daten "ISO 15552-Zylinder, Kolben 100mm, Hub 800mm"
| Gewicht: | 12 KG |
| G: | 51 MM |
| Hub: | 800 |
| k: | 4 MM |
| N: | 89,0 MM |
| m: | 110,0 MM |
| i: | G 1/2" |
| h: | 189 MM |
| C: | 55 MM |
| Ausführung: | Standard |
| Kolben Ø: | 100 MM |
| RT: | M 10 |
| CH: | 22 MM |
| f: | 40 MM |
| A: | M 20 x 1,5 |
| d: | 38,0 MM |
| b: | 25 MM |
| Reparatursätze: | XL 100 REP |
