- Artikel-Nr.: XL32BREMS
Lieferumfang: Feststelleinheit wird inkl. Befestigungsschrauben geliefert Werkstoffe:... mehr

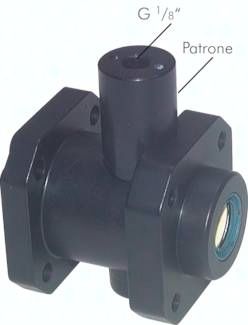

Produktinformationen "Feststelleinheit komplett für ISO15552-Zylinder Ø 32mm"
Lieferumfang:
Feststelleinheit wird inkl. Befestigungsschrauben geliefert
Werkstoffe:
Körper: Aluminium eloxiert, Klemmbacken: Messing, Kolben: POM, Feder: Federstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
4 - 10 bar
Funktion:
Die Feststelleinheit wird verwendet um Rundmaterial (Stahl verchromt, Edelstahl) wie z. B. Kolbenstangen, Führungen usw.. In jeder beliebigen Position festzuhalten. Für Zylinder sind spezielle Adaper verfügbar. Die Klemmeinheit klemmt das Rundmaterial automatisch bei Entlüftung (Energieausfall) und gibt dieses bei Druckbeaufschlagung wieder frei (powerless break!).
Vorteile:
- kurze Reaktionszeit und hohe Schaltfrequenz möglich,
- lange Lebensdauer,
- dank exakter Führung der Backen im Gehäuse genau reproduzierbare Positionierung,
- aufgrund des Einsatzes von Spezialmessing äußert geringer Verschleiß an den Backen und der Stange,
- automatisches, sicheres Halten bei Energieausfall (powerless break!)
Achtung:
Die Feststelleinheit darf nicht als Sicherheitseinrichtung eingesetzt werden!
Achtung:
Die Feststelleinheit darf bei dem Einsatz an Pneumatikzylindern nur gelöst werden, wenn Kräftegleichgewicht am Kolben herrscht, sonst besteht Unfallgefahr durch das ruckartige Bewegen der Kolbenstange. Beidseitiges Absperren der Druckluftzufuhr (z.B. durch ein 5/3-Wege-Ventil, Mittelstellung gesperrt) bietet keine Sicherheit! In vielen Fällen kann mit einem 5/3-Wege-Ventil, Mittelstellung belüftet gearbeitet werden. Sprechen Sie uns im Einzelfall an.
Feststelleinheit wird inkl. Befestigungsschrauben geliefert
Werkstoffe:
Körper: Aluminium eloxiert, Klemmbacken: Messing, Kolben: POM, Feder: Federstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
4 - 10 bar
Funktion:
Die Feststelleinheit wird verwendet um Rundmaterial (Stahl verchromt, Edelstahl) wie z. B. Kolbenstangen, Führungen usw.. In jeder beliebigen Position festzuhalten. Für Zylinder sind spezielle Adaper verfügbar. Die Klemmeinheit klemmt das Rundmaterial automatisch bei Entlüftung (Energieausfall) und gibt dieses bei Druckbeaufschlagung wieder frei (powerless break!).
Vorteile:
- kurze Reaktionszeit und hohe Schaltfrequenz möglich,
- lange Lebensdauer,
- dank exakter Führung der Backen im Gehäuse genau reproduzierbare Positionierung,
- aufgrund des Einsatzes von Spezialmessing äußert geringer Verschleiß an den Backen und der Stange,
- automatisches, sicheres Halten bei Energieausfall (powerless break!)
Achtung:
Die Feststelleinheit darf nicht als Sicherheitseinrichtung eingesetzt werden!
Achtung:
Die Feststelleinheit darf bei dem Einsatz an Pneumatikzylindern nur gelöst werden, wenn Kräftegleichgewicht am Kolben herrscht, sonst besteht Unfallgefahr durch das ruckartige Bewegen der Kolbenstange. Beidseitiges Absperren der Druckluftzufuhr (z.B. durch ein 5/3-Wege-Ventil, Mittelstellung gesperrt) bietet keine Sicherheit! In vielen Fällen kann mit einem 5/3-Wege-Ventil, Mittelstellung belüftet gearbeitet werden. Sprechen Sie uns im Einzelfall an.
Technische Daten "Feststelleinheit komplett für ISO15552-Zylinder Ø 32mm"
Gewicht: | 0,32 KG |
A3: | 4,2 MM |
L9: | 20,5 MM |
L8: | 16,0 MM |
L7: | 32,0 MM |
L6: | 58 MM |
L5: | 48 MM |
L3: | 12 MM |
L2: | 28 MM |
L1: | 8 MM |
f: | 25,0 MM |
d4: | 6,6 MM |
A4: | 16 MM |
A2: | 40 MM |
G2: | M 5 |
A1: | 32,5 MM |
benötigte Verlängerung der Kolbenstange des Zylinders: | 43 MM |
Haltekraft (statisch): | 600 N |
Kolbestangen Ø (f8 / h9): | 12 MM |
Ausführung: | Feststelleinheit komplett |
d1: | 30 MM |
Kolben Ø: | 32 MM |
d2: | 20 MM |
G1: | M 6 |
C: | 50 MM |
b: | 48 MM |
L10: | 8 MM |
