Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: V5222-08-24VAC
Werkstoffe: Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid... mehr

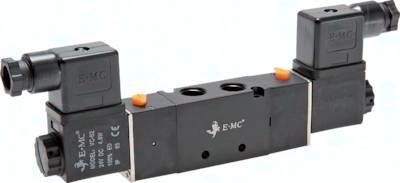

Produktinformationen "5/2-Wege Magnetventil, G 1/4" (Abluft G 1/8"), Impulsventil, 24 V AC"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5°C bis max. +60°C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar):
<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: 12 V=, 24 V AC
Spannungstoleranz:
± 10 %
Schutzart (VDE 0470/EN 60529):
IP 65
Lebensdauer:
ca. 12 Mio. Schaltspiele
Leistungsaufnahme:
Gleichstrom: 4,8 W, Wechselstrom 5 VA, Steckergröße 1
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5°C bis max. +60°C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar):
<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: 12 V=, 24 V AC
Spannungstoleranz:
± 10 %
Schutzart (VDE 0470/EN 60529):
IP 65
Lebensdauer:
ca. 12 Mio. Schaltspiele
Leistungsaufnahme:
Gleichstrom: 4,8 W, Wechselstrom 5 VA, Steckergröße 1
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
Technische Daten "5/2-Wege Magnetventil, G 1/4" (Abluft G 1/8"), Impulsventil, 24 V AC"
| Gewicht: | 0,33 KG |
| k: | 66,7 MM |
| O: | 75,2 MM |
| m: | 67,7 MM |
| E: | 75,7 MM |
| A: | 171,4 MM |
| s: | 21 MM |
| N: | 36 MM |
| H1: | 4,3 MM |
| d: | 10,5 MM |
| Gewinde: | G 1/4" (Abluft G 1/8") |
| Symbol: | \z_5_2_wege_impulsventil_elektrisch_0_47_47.eps |
| P: | 3 MM |
| Ausführung: | 5/2-Wege |
| W: | 0 MM |
| G1: | G 1/4" |
| v: | 40,5 MM |
| U: | 67,5 MM |
| J: | 17 MM |
| Grund-stellung: | Impulsventil |
| H2: | 3,3 MM |
| Durchfluss: | 800 LPM |
| Steuerspannung: | 24 V AC |
| C: | 22 MM |
| f: | 20 MM |
| l: | 38 MM |
| b: | 35 MM |
| G2: | G 1/8" |
| t: | 85,7 MM |
