Werkstoffe: E235 + N (ST 37.4 normal geglüht - NBK), alle Rohre werden einer Wirbelstrom- oder... mehr

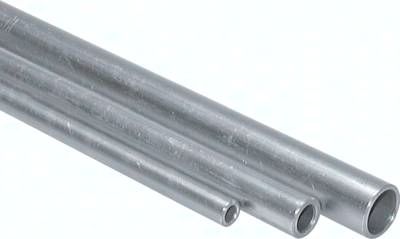

Produktinformationen "Präzisions Hydraulikrohr,naht-los, 38x4,0mm, verzinkt/ chromatiert"
Werkstoffe:
E235 + N (ST 37.4 normal geglüht - NBK), alle Rohre werden einer Wirbelstrom- oder Ultaschallprüfung unterzogen, Toleranzen nach DIN 2391, Gütegrad C, Betriebsdruck nach DIN 2413
Herstellungslängen:
6 mtr. ± 1 mtr.
Temperaturbereich:
0°C bis max. +120°C ohne Druckabschläge, höhere Temperaturen sind bei reduzierten Drücken möglich
Achtung:
Bei Bestellung bitte Versandlänge angeben! Paketdienst: max. 2 mtr., Nachtexpress: max. 3 mtr., Spedition: max. 6 mtr.
*Berechnet nach DIN 2413 Geltungsbereich III für schwellende Beanspruchung P= 20 x K x s x c/(S x (da + s x c)) (bar). Werkstoffkennwert K = 226 N/mm² (Dauerschwellfestigkeit). Sicherheitsbeiwert S = 1,5 für ruhende und schwellende Beanspruchung. Faktor c zur Berücksichtigung der Wanddickenabweichung für ruhende und schwellende Beanspruchung = 0,8 für Rohr AD 4 und 5; 0,85 für Rohr AD 6 und 8; 0,9 für größere Rohr AD.
Anmerkungen: Bei den angegebenen Berechnungsdrücken wurden keine Korrosionszuschläge berücksichtigt. Rohre mit einem Durchmesserverhältnis von da/di max. >= 1,35 wurden auch für vorwiegend ruhende Belastung nach DIN 2413 Geltungsbereich III berechnet, jedoch mit K = 235 N/mm². **geölt statt phosphatiert
E235 + N (ST 37.4 normal geglüht - NBK), alle Rohre werden einer Wirbelstrom- oder Ultaschallprüfung unterzogen, Toleranzen nach DIN 2391, Gütegrad C, Betriebsdruck nach DIN 2413
Herstellungslängen:
6 mtr. ± 1 mtr.
Temperaturbereich:
0°C bis max. +120°C ohne Druckabschläge, höhere Temperaturen sind bei reduzierten Drücken möglich
Achtung:
Bei Bestellung bitte Versandlänge angeben! Paketdienst: max. 2 mtr., Nachtexpress: max. 3 mtr., Spedition: max. 6 mtr.
*Berechnet nach DIN 2413 Geltungsbereich III für schwellende Beanspruchung P= 20 x K x s x c/(S x (da + s x c)) (bar). Werkstoffkennwert K = 226 N/mm² (Dauerschwellfestigkeit). Sicherheitsbeiwert S = 1,5 für ruhende und schwellende Beanspruchung. Faktor c zur Berücksichtigung der Wanddickenabweichung für ruhende und schwellende Beanspruchung = 0,8 für Rohr AD 4 und 5; 0,85 für Rohr AD 6 und 8; 0,9 für größere Rohr AD.
Anmerkungen: Bei den angegebenen Berechnungsdrücken wurden keine Korrosionszuschläge berücksichtigt. Rohre mit einem Durchmesserverhältnis von da/di max. >= 1,35 wurden auch für vorwiegend ruhende Belastung nach DIN 2413 Geltungsbereich III berechnet, jedoch mit K = 235 N/mm². **geölt statt phosphatiert
Technische Daten "Präzisions Hydraulikrohr,naht-los, 38x4,0mm, verzinkt/ chromatiert"
| Gewicht: | 3,4 KG |
| Rohr Ø außen: | 38 MM |
| Wand-stärke: | 4,0 MM |
| Berechnungs-druck*: | 261 BAR |
| Ausführung: | verzinkt/ chromatiert |
