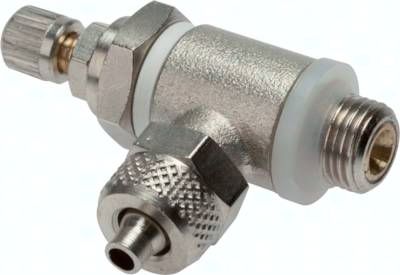

Drosselrückschlagventil G 1/4"-8 x 6mm, abluftregelnd (B)

Typ B - Abluft regelbar

Standard:
Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)

Verwendungsempfehlung:
Für Zylinder ab Ø 16 mm

Vorteile:
- gute Einstellmöglichkeit ohne Springen,
- gleichmäßiger Lauf,
- Vor- und Rückhub verschiedene Geschwindigkeiten möglich
Typ A - Zuluft regelbar

Sonderausführung:
Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)

Verwendungsempfehlung:
Für kleine Ø und kurze Hübe (kleine Volumen)

Vorteile:
- auch kleine Luftvolumen sind regelbar,
- Vor- und Rückhub verschiedene Geschwindigkeiten möglich
Typ C - Zu- und Abluft regelbar

Sonderausführung:
Zu- und abluftregelnd

Verwendungsempfehlung:
Für kleine und einfachwirkende Zylinder

Vorteile:
- Vor- und Rücklauf gleiche Geschwindigkeiten

Nachteile:
- nur selten ohne "Springen" zu verwenden

Werkstoffe:
Hohlschraube: Messing vernickelt, Ringstück: Messing vernickelt, Dichtungen: NBR, Dicht- und Distanzring: Kunststoff

Temperaturbereich:
-20°C bis max. +80°C

Druckbereich:
0,2 bis max. 10 bar

Vorteile:
- kompakte Bauform,
- unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)

Technische Daten "Drosselrückschlagventil G 1/4"-8 x 6mm, abluftregelnd (B)"
