Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: KOMFL300LE
Ausführung: Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus... mehr

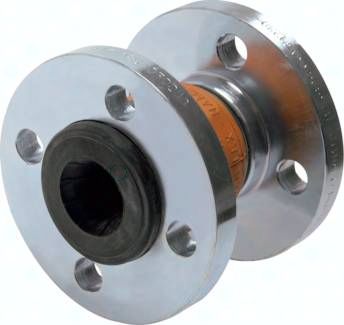

Produktinformationen "Kompensator, DN300/PN10, Butyl"
Ausführung:
Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare Stahlflansche
Werkstoffe:
Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinkt
Temperaturbereich*:
bis max. +90°C (abhängig vom Betriebsdruck)
Betriebsdruck*:
16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Platzdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)
Anschluss:
DIN Flansche PN 16 (DN 200 - DN 300: DIN Flansche PN 10)
Optional:
Balg aus NBR (ölbeständig) -B, Balg aus Butyl (für die Verwendung mit Trinkwasser nach KTW-Empfehlung) -LE
*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!
Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare Stahlflansche
Werkstoffe:
Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinkt
Temperaturbereich*:
bis max. +90°C (abhängig vom Betriebsdruck)
Betriebsdruck*:
16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Platzdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)
Anschluss:
DIN Flansche PN 16 (DN 200 - DN 300: DIN Flansche PN 10)
Optional:
Balg aus NBR (ölbeständig) -B, Balg aus Butyl (für die Verwendung mit Trinkwasser nach KTW-Empfehlung) -LE
*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!
Technische Daten "Kompensator, DN300/PN10, Butyl"
| b: | 25 MM |
| PN: | 10 BAR |
| l: | 200 MM |
| DN: | 300 MM |
| Ausführung Balg: | Butyl |
| Axial-Stauchung: | 45 MM |
| Axial-Streckung: | 15 MM |
| ± angular: | 5 GRDW |
| d: | 445 MM |
| Di: | 312 ± 5 MM |
