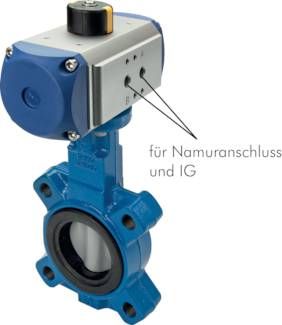

![Pneum. Anflansch-Klappe DN32/PN16, GGG40/Edelstahl/EPDM](https://www.schmid-industrie.de/media/image/94/df/1c/kla5016aaap_0_25_25_600x600.jpg)
- Artikel-Nr.: KLA32.16BBAP
Klappe Werkstoffe: Gehäuse: GG25 (Standard, Druckluft bis 6 bar), GGG40 (höhere Drücke und... mehr
Produktinformationen "Pneum. Anflansch-Klappe DN32/PN16, GGG40/Edelstahl/EPDM"
Klappe
Werkstoffe:
Gehäuse: GG25 (Standard, Druckluft bis 6 bar), GGG40 (höhere Drücke und Temperaturen), Edelstahl (aggressive Umgebung);
Scheibe: GGG40 polyamidbeschichtet (Standard), Edelstahl (Wasser, abrasive Medien, Lebensmittel), Alu-Bronze (Seewasser), GG25 epoxybeschichtet (Wasser), Edelstahl halarbeschichtet (Chemikalien, Pharmazie), Edelstahl hochglanzpoliert (Chemikalien, Pharmazie, Lebensmittel);
Temperaturbereich:
Manschette: EPDM (-10°C bis max. +110°C), NBR (+5°C bis max. +85°C), FKM (+5°C bis max. +180°C), EPDM weiß (+8°C bis max. +80°C), Hypalon (+5°C bis max. +90°C), Silikon (-10°C bis max. +200°C), NBR carboxylhaltig (+5°C bis max. +110°C), PTFE / EPDM (+5°C bis max. +110°C), PTFE / Silikon (-40°C bis max. +200°C)
Mediumdruck:
max. 16 bar (DN 25: max. 10 bar), bitte beachten Sie die Tabelle auf Seite 475
Medien:
flüssige und gasförmige, neutrale Medien (je nach Materialkombination)
Baulängen:
DIN 3202 T3 K1, ISO 5752-Serie 20, NF EN 558-1-Serie 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1
Schwenkantrieb
Bauweise:
ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Werkstoffe:
Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBR
Temperaturbereich:
-20°C bis max. +80°C
Steuerdruck:
6 - 10 bar (geringere Drücke auf Anfrage)
Optional:
Handnotbetätigung -HN
Achtung:
Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!
Technische Daten "Pneum. Anflansch-Klappe DN32/PN16, GGG40/Edelstahl/EPDM"
Gewicht: | 3,7 KG |
PN: | 16 BAR |
DN: | 32 MM |
Ausführung: | doppeltwirkend |
Ersatzantrieb: | PDD 006-VK11 |
Werkstoff Scheibe: | Edelstahl |
Werkstoff Manschette: | EPDM |
Einbau-länge: | 32 MM |
Werkstoff Gehäuse: | GGG40 |
Baureihe: | Anflansch |
