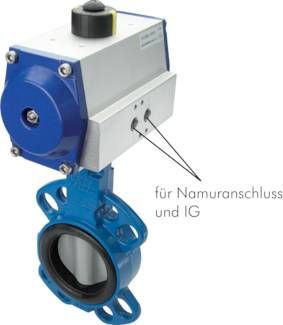

Pneum. Zwischenflansch-Klappe DN200/PN20, GGG40/Edelstahl/NBR

Klappe

Werkstoffe:
Gehäuse: GGG40, Scheibe: GGG40 polyamidbeschichtet -A, Edelstahl -B, Aluminium-Bronze -C, Manschette: EPDM -A, NBR -B, Rasterhandhebel: GGG40

Temperaturbereich:
-10°C bis max. +110°C (NBR: +5°C bis +85°C)

Mediumdruck:
max. 20 bar, Anflanschklappen: max. 12 bar

Medien:
flüssige, neutrale Medien (je nach Materialkombination)

Baulängen:
DIN 3202 T3 K1, ISO 5752-Serie 20, NF EN 558-1-Serie 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1
Schwenkantrieb

Bauweise:
ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)

Werkstoffe:
Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBR

Temperaturbereich:
-20°C bis max. +80°C

Steuerdruck:
6 - 10 bar (geringere Drücke auf Anfrage)

Optional:
Handnotbetätigung -HN

Achtung:
Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!

Technische Daten "Pneum. Zwischenflansch-Klappe DN200/PN20, GGG40/Edelstahl/NBR"
