Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: DRPE14-6-E20
Anwendung: Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu... mehr

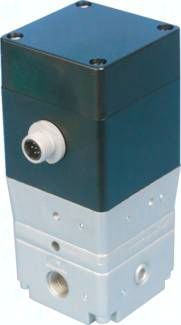

Produktinformationen "Proportionaldruckregler G 1/4",0 - 6 bar,4 - 20 mA, Standardregler (mit Befestig"
Anwendung:
Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0 - 10 V oder 4 - 20 mA). Aufgrund des geringen Durchflusses des Reglers für DIN-Schienenmontage, empfiehlt sich dieser als im Schaltschrank verbauter Pilotregler für einen ferngesteuerten Druckregler Typ DRi oder FDRi 03.
Werkstoffe:
Körper: Aluminium, Messing, Kunststoff, Dichtungen: NBR
Medien:
gefilterte, trockene Druckluft, ungiftige und nicht brennbare Gase
Temperaturbereich:
-10°C bis max. +60°C
Eingangssignal:
0 - 10 V oder 4 - 20 mA
Spannungsversorgung:
15 - 24 V DC (80 - 325 mA) (Typ DRPD: max. 250 mA)
Schutzart:
IP 65** (Typ DRPD: IP 00)
Anschluss:
M12-Stecker (4-polig) (Typ DRPD: Kabelklemmen)
Linearität:
0,2 % vom Endwert
Wiederholgenauigkeit:
0,2 % vom Endwert
Hysterese:
0,5 % vom Endwert
Genauigkeit:
0,5 % vom Endwert
Entlüftungsleistung:
ca. 190 l/min (Typ DRPD: ca. 35 l/min)
*Der Drucksensor auf der Sekundärseite kann oberhalb dieses Druckes beschädigt werden, **nicht M12-Stecker
Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0 - 10 V oder 4 - 20 mA). Aufgrund des geringen Durchflusses des Reglers für DIN-Schienenmontage, empfiehlt sich dieser als im Schaltschrank verbauter Pilotregler für einen ferngesteuerten Druckregler Typ DRi oder FDRi 03.
Werkstoffe:
Körper: Aluminium, Messing, Kunststoff, Dichtungen: NBR
Medien:
gefilterte, trockene Druckluft, ungiftige und nicht brennbare Gase
Temperaturbereich:
-10°C bis max. +60°C
Eingangssignal:
0 - 10 V oder 4 - 20 mA
Spannungsversorgung:
15 - 24 V DC (80 - 325 mA) (Typ DRPD: max. 250 mA)
Schutzart:
IP 65** (Typ DRPD: IP 00)
Anschluss:
M12-Stecker (4-polig) (Typ DRPD: Kabelklemmen)
Linearität:
0,2 % vom Endwert
Wiederholgenauigkeit:
0,2 % vom Endwert
Hysterese:
0,5 % vom Endwert
Genauigkeit:
0,5 % vom Endwert
Entlüftungsleistung:
ca. 190 l/min (Typ DRPD: ca. 35 l/min)
*Der Drucksensor auf der Sekundärseite kann oberhalb dieses Druckes beschädigt werden, **nicht M12-Stecker
Technische Daten "Proportionaldruckregler G 1/4",0 - 6 bar,4 - 20 mA, Standardregler (mit Befestig"
| Gewicht: | 0,85 KG |
| Gewinde: | G 1/4" |
| Manometer-anschluss: | G 1/8" |
| Bauform: | Standard (mit Befestigungswinkel) |
| Durchfluss: | 530 LPM |
| max. erlaubter Druck auf Sekundärseite*: | 11 BAR |
| Druck-regel-bereich: | 0 - 6 BAR |
| Eingangssignal: | 4 - 20 mA |
