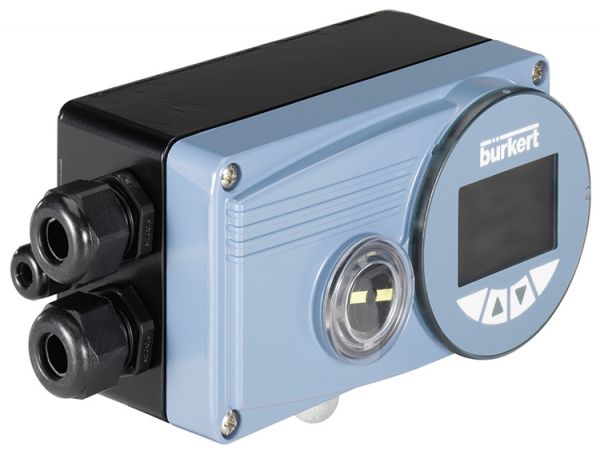

Merkmale "Bürkert 226852 Typ 8793"
- Kompakte und robuste Bauform
- Inbetriebnahme durch Tune-Funktion von Stellungs- und Prozessregler
- Integrierte Diagnosefunktionen zur Ventilüberwachung (optional)
- Dynamisches Stellsystem ohne Luftverbrauch im ausgeregelten Zustand
- PROFIBUS DP-V1 oder DeviceNet (optional)
Beschreibung "Bürkert 226852 Typ 8793"
Der robuste und kompakte Prozessregler ist zum Anbau an Schub -und Schwenkantriebe mit Standardisierung nach IEC 534-6 bzw. VDI/VDE 3845 konzipiert. Die Variante mit abgesetztem Wegaufnehmer kann auch zur Regelung von Bürkert Prozessregelventilen eingesetzt werden. Der digitale elektropneumatische Prozessregler SideControl verarbeitet alle gängigen Strom- und Spannungsnormsignale und kann optional mit einer Feldbusschnittstelle PROFIBUS DP-V1 oder DeviceNet ausgerüstet werden. Der Istwert der Prozessgröße wird dem Gerät direkt als 4 - 20 mA, Pt 100 oder Frequenzsignal zugeführt. Aus dem Soll-Ist-Vergleich berechnet der Prozessregler den internen Sollwert für den unterlagerten Stellungsregler. Die Parametrierung von Prozess- und Stellungsregler kann automatisch erfolgen. Dabei wird automatisch der Typ der Regelstrecke erkannt und die passende Reglerstruktur mit dem zugehörigen optimalen Parametersatz bestimmt. Der Prozessregler ist mit zusätzlichen Diagnosefunktionen zur Ventilüberwachung ausgestattet. Ventildiagnosemeldungen über Statussignale erfolgen nach NE107 (NAMUR) und werden als Historieneinträge aufgezeichnet. Mit der Diagnose können die Betriebsbedingungen des Regelventils überwacht werden, was im Bedarfsfall die Wartungsentscheidungen planbar macht und die Verfügbarkeit der Anlagen optimiert. Die Bedienung erfolgt über das aussenliegende Bedien- und Anzeigemodul bestehend aus einem Grafikdisplay mit Hintergrundbeleuchtung und einer robusten Folientastatur mit vier Tasten mit softwaregeführter Funktionsbezeichnung. Für den Anwender ergibt sich eine sehr einfache und übersichtliche Bedienung, die identisch ist mit den Bürkert Stellungs- bzw. Prozessreglern TopControl 8692/8693. Das pneumatische Stellsystem kann gleichermaßen für einfach- und doppeltwirkende Antriebe eingesetzt werden. Es zeichnet sich durch ein definiertes Sicherheitsverhalten beim Ausfall der elektrischen oder pneumatischen Hilfenergie aus und besitzt einen sehr großen nutzbaren Luftleistungsbereich bei Versorgungdrücken bis 7bar.
